扣件式腳手架(排山架)

產品說明 | PRODUCT DESCRIPTION

扣件式鋼管腳手架是指為建筑施工而搭設的、承受荷載的由扣件和鋼管等構成的腳手架與支撐架，統稱排柵架,排山架?？奂床捎寐菟ňo固的扣接連接件。國內常用的扣件式鋼管腳手架是鑄鐵制作，其機械性能應符合《鋼管腳手架扣件式鋼管腳手架》（GB15831-2006）材質不低于KT330-08。還要求扣件式鋼管腳手架系統零件少，安裝簡單，便于拆卸。 除了鑄鐵扣件式鋼管腳手架外，還有鋼扣件式鋼管腳手架。鋼扣件式鋼管腳手架一般又分為鑄鋼扣件式鋼管腳手架和鋼板沖壓、液壓扣件式鋼管腳手架，鑄鋼扣件式鋼管腳手架的生產工藝與鑄鐵大致相同，而鋼板沖壓、液壓扣件式鋼管腳手架則是采用3.5-5mm的鋼板通過沖壓、液壓技術壓制而成。鋼扣件式鋼管腳手架各種性能都比較優越，如抗斷性、抗滑性、抗變形、抗脫、抗銹等。

產品特點 | PRODUCT FEATURES

扣件式腳手架、排山架一般有兩種，一種外徑48mm，壁厚3.5mm；另一種外徑51mm，壁厚3mm；根據其所在位置和作用不同，可分為立桿，水平桿，掃地桿，剪刀撐等。
依據《建筑施工扣件式鋼管腳手架 安全技術規范》JGJ 130—2011
1.腳手架鋼管應采用現行國家標準《直縫電焊鋼管》GB/T13793 或《低壓流 體輸送用焊接鋼管》GB/T3091中規定的Q235普通鋼管；鋼管的鋼材質量應符 合現行國家標準《碳素結構鋼》GB/T700中Q235級鋼的規定。
2.腳手架鋼管宜采用Φ48.3×3.6鋼管。每根鋼管的最大質量不應大于25.8kg。

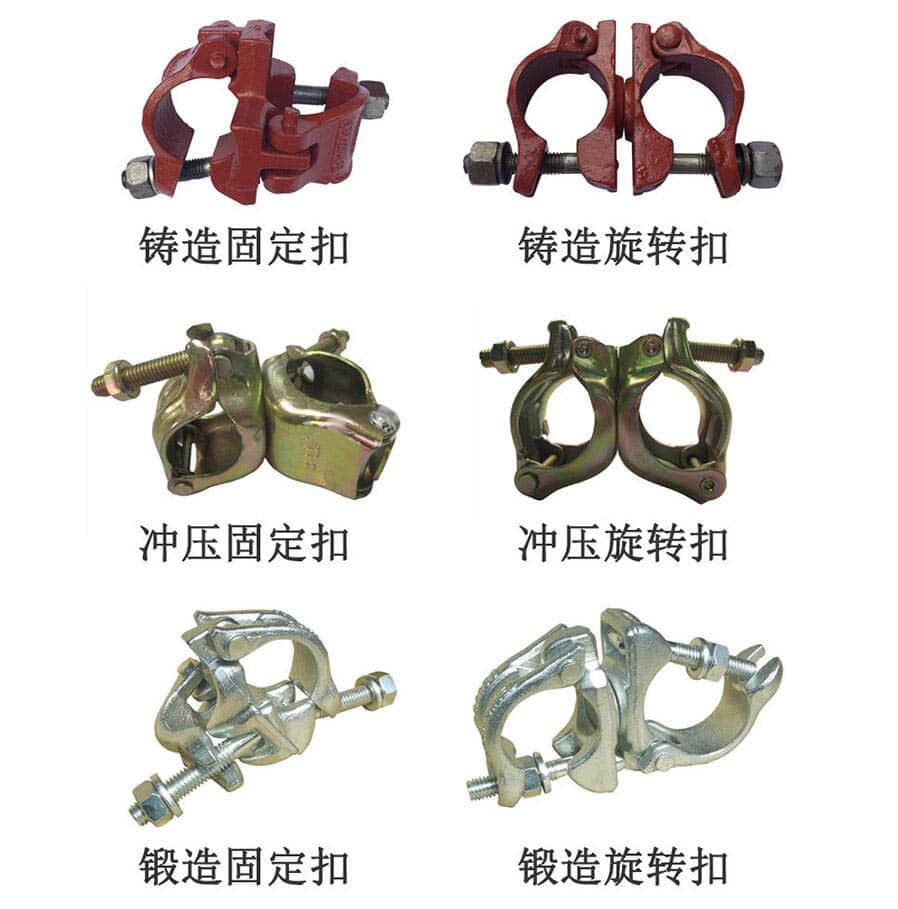

扣件是鋼管與鋼管之間的連接件，其形式有三種，即直角扣件，旋轉扣件，對接扣件
1.直角扣件：用于兩根垂直相交鋼管的連接，它依靠的是扣件與鋼管之間的摩擦力來傳遞荷載的。
2.旋轉扣件：用于兩根任意角度相交鋼管的連接
3.對接扣件：用于兩根鋼管對接接長的連接。

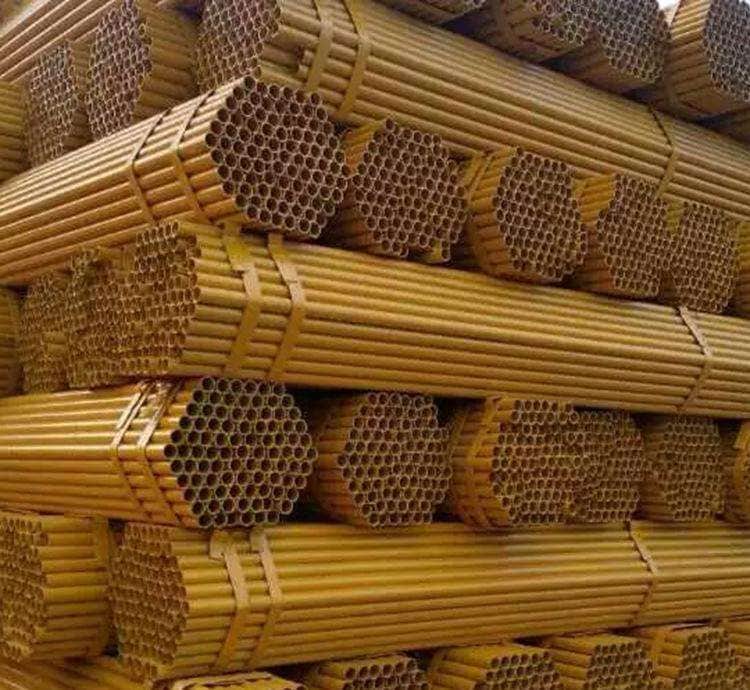

鋼管是扣件式鋼管腳手架的重要組成部分，每米重量為3.97kg，厚度為3.6mm。與扣件一起配套使用。又稱作架子管。

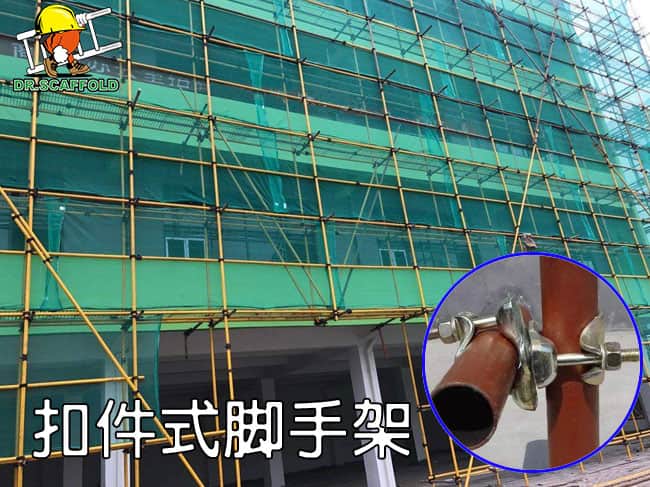

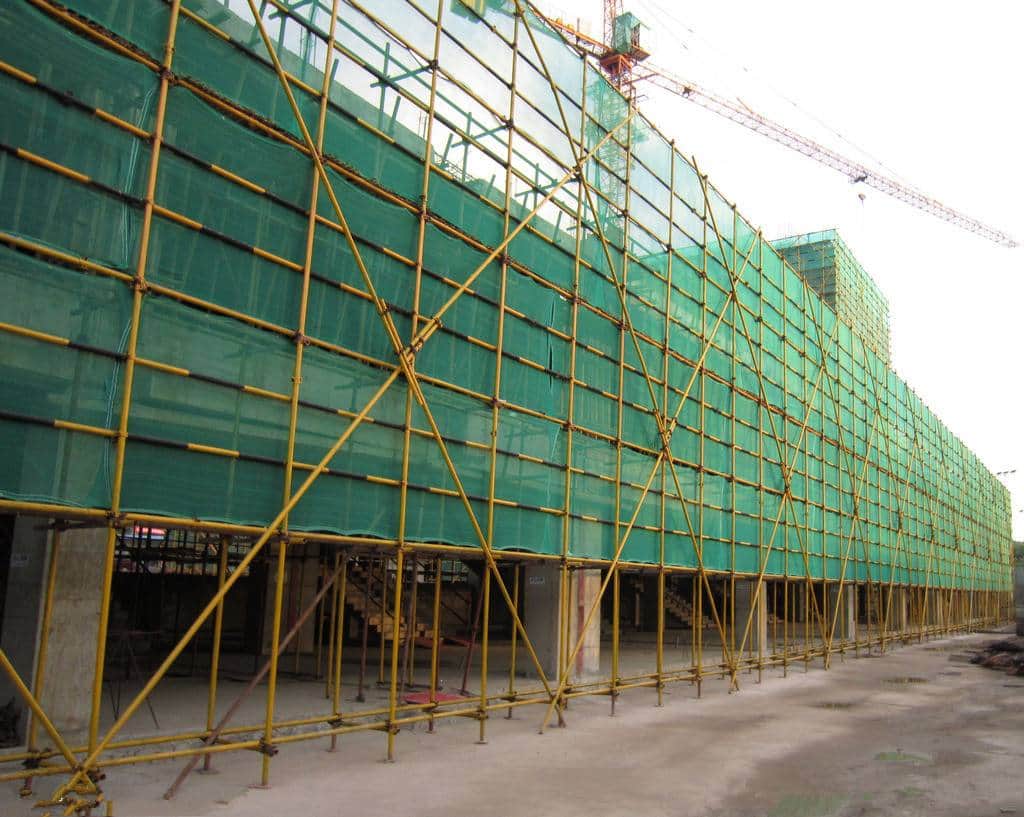

場景展示 | SCENE DISPLAY

細節展示 | CONSTRUCTION GUIDE
